脫硫塔體可以是圓形或矩形，煙氣通常從塔底部進入，從頂部流出，可以采用導流板使塔內氣流分布均勻。石灰石漿液在塔內較高的部位向下噴淋，SO2的吸收表面區域由噴嘴噴出的霧滴提供。噴淋區內設3～6個噴淋層，噴嘴布置在塔內不同高度的噴淋層上。在不同的噴淋層，適量的噴嘴交差布置，使塔內截面上的噴淋覆蓋率達到*佳，一般為200%～300%。盡管有其他的方法，*普遍的方式還是一臺漿液泵對應一層噴淋層，漿液泵的數量可以根據不同鍋爐的負荷和燃煤含硫量所對應的脫硫率來進行調節。大多數漿液霧滴落入吸收塔體，并被吸收塔內部的反應池收集。由于噴嘴噴射出的霧滴尺寸有一定的范圍，有些小霧滴就被煙氣帶到吸收塔上部被除霧器除去。除霧器大多數水平安裝在吸收塔頂部，但也可以垂直安裝在出口煙道中。

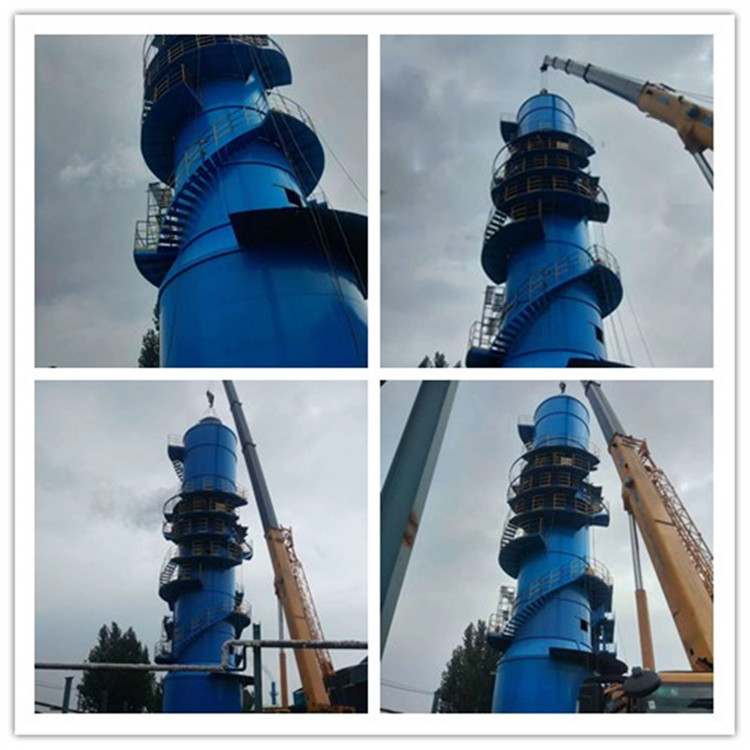

河北威美環保為山東磚廠制作的脫硫塔

脫硫塔的主要功能是吸收SO2，影響SO2脫除率的因素主要有煙氣流速、漿液噴淋量、噴淋層高度、進口煙氣SO2濃度等。

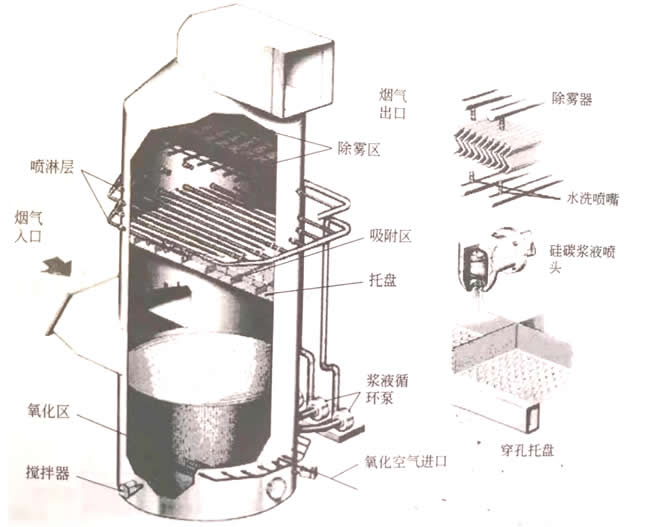

脫硫塔內部結構圖

在石灰石-石膏脫硫裝置中，脫硫塔已經成為一種*常見的吸收塔，是一個典型噴淋吸收塔。脫硫塔多采用逆流方式布置，煙氣從噴淋區下部進入吸收塔，與均勻噴出的吸收漿液逆流接觸。煙氣流速通常為3～5m/s，液氣比與煤含硫量和脫硫率關系較大，一般在8~25L/m3之間。噴淋塔的優點是塔內部件少，結垢可能性小，壓力損失也小。逆流運行有利于煙氣與吸收液充分接觸，提高吸收效率，但阻力損失較順流大。
